¿Cómo se utiliza el rectificado de bordes de oblea en el procesamiento de obleas semiconductoras?
Materiales superduros Meijie: herramientas de precisión para la fabricación global.
El vidrio de visualización del vehículo requiere una geometría de borde y una calidad de superficie cuidadosamente controladas, particularmente en las cubiertas del grupo de instrumentos y las pantallas de control central. Durante la fabricación, las muelas abrasivas para vidrio de exhibición de vehículos se utilizan para operaciones como el rectificado de esquinas y el rectificado de bordes de precisión, lo que ayuda a que los componentes de vidrio cumplan con sus requisitos dimensionales y de ensamblaje. La rueda adecuada depende del espesor del vidrio, el perfil del borde, el equipo de procesamiento y el acabado requerido. Comprender estos factores ayuda a los fabricantes a seleccionar herramientas abrasivas adecuadas, mantener una calidad de procesamiento constante y gestionar la eficiencia de la producción sin comprometer el estado del vidrio.
El cristal de visualización del vehículo no siempre es un simple panel rectangular con bordes rectos. Dependiendo del diseño del producto, el vidrio puede tener esquinas perfiladas, secciones curvas u otros contornos que deben procesarse con precisión. Las muelas abrasivas eliminan material de las áreas designadas para lograr la geometría y la condición de borde requeridas.
Para los fabricantes que producen cubiertas de cuadros de instrumentos y cubrecristales de pantalla central, las principales aplicaciones incluyen el rectificado de esquinas y el acabado de bordes de precisión. Las operaciones específicas dependen del dibujo del componente y de los requisitos del proceso de producción.
El pulido de esquinas de vidrio para exhibidores de vehículos se utiliza para procesar las esquinas de un componente de vidrio para que coincida con su forma deseada. La geometría de las esquinas puede afectar la forma en que el vidrio encaja en su alojamiento o se alinea con los componentes adyacentes. Un perfil de esquina inexacto puede crear dificultades de ensamblaje, mientras que la eliminación excesiva de material puede hacer que la pieza terminada quede fuera de sus requisitos dimensionales.
Por lo tanto, la selección de la muela debe tener en cuenta el radio de la esquina, el espesor del vidrio y la cantidad de material que debe eliminarse. La herramienta debe llegar al área de procesamiento prevista manteniendo una condición de contacto adecuada. Las dimensiones y el perfil de la rueda son particularmente importantes cuando el diseño incluye pequeñas esquinas o transiciones entre bordes rectos y curvos.
La secuencia de procesamiento también importa. Si la operación implica tanto desbaste como acabado, la etapa inicial debe eliminar el material requerido sin dejar daño excesivo para que la etapa de acabado lo corrija. Luego, la operación final se centra en lograr el perfil y la condición de borde especificados.
El proceso exacto debe establecerse mediante pruebas utilizando los requisitos reales de vidrio, equipo y dibujo. Una rueda adecuada para un diseño de cubreobjetos puede no producir los mismos resultados en otra pieza con un contorno o grosor diferente.

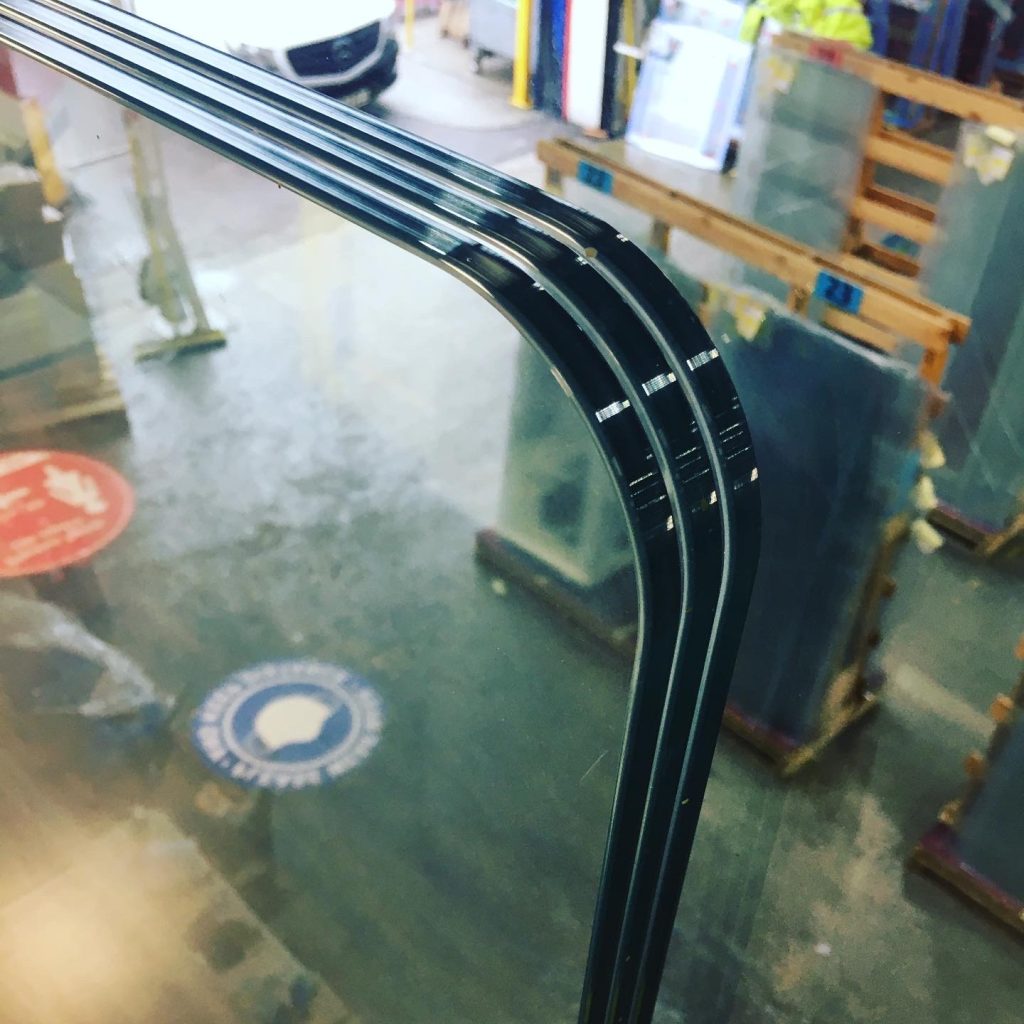

El pulido de bordes de vidrio para exhibidores de vehículos se utiliza para llevar el borde del vidrio a las dimensiones y el perfil requeridos. Para cubrecristales de exhibición, esta operación debe equilibrar la eliminación de material con el control de los defectos de los bordes y la consistencia dimensional.
El acabado preciso de los bordes se vuelve particularmente importante cuando el componente terminado debe encajar en una carcasa definida o alinearse con otros elementos de visualización. El desconchado de los bordes, los perfiles desiguales o la variación dimensional excesiva pueden crear problemas durante la inspección y el montaje. Estos problemas no siempre se pueden corregir simplemente reduciendo la velocidad de la máquina o utilizando un abrasivo más fino. También pueden estar relacionados con la geometría de la rueda, el estado de la herramienta, el posicionamiento de la pieza de trabajo o la interacción entre la rueda y el vidrio.
Una muela abrasiva adecuada debe coincidir con el perfil de borde previsto y las capacidades de la máquina de procesamiento. La rueda debe eliminar material de manera consistente en el área de contacto requerida sin crear interferencias innecesarias con las superficies adyacentes.
Para los fabricantes que procesan vidrio del grupo de instrumentos y cubiertas de la pantalla de control central, el acabado del borde del vidrio de la pantalla del automóvil debe evaluarse según los criterios de inspección y dibujo del componente terminado. La apariencia visual por sí sola puede no ser suficiente para determinar si el borde cumple con los requisitos dimensionales y de ensamblaje.
La muela abrasiva para vidrio de exhibición de vehículos de Meijie está diseñada para el pulido de esquinas y el pulido de precisión de bordes terminales de vidrios de cubiertas de exhibición de vehículos, paneles táctiles OGS y vidrios de pantalla de control industrial. El producto está diseñado para aplicaciones de procesamiento de vidrio de precisión donde se deben considerar en conjunto el perfil de borde requerido y las condiciones de mecanizado.
La calidad de un borde rectificado depende de algo más que del abrasivo utilizado en la rueda. La especificación del vidrio, el diseño de la herramienta, el estado del equipo y los parámetros de mecanizado influyen en el resultado. Antes de seleccionar una rueda, los fabricantes deben identificar los criterios de aceptación para el componente terminado y determinar qué factores de procesamiento tienen el mayor efecto sobre esos criterios.
La calidad de los bordes es una consideración central en el pulido de vidrios para exhibidores de automóviles. Dependiendo del diseño del componente, los requisitos pueden cubrir el perfil del borde, la geometría de las esquinas, la tolerancia dimensional y la presencia de virutas visibles u otros defectos.
Estos requisitos deben definirse antes de que comience la producción. Un proceso diseñado únicamente para eliminar material rápidamente puede no proporcionar suficiente control sobre el borde terminado. Por el contrario, un proceso centrado exclusivamente en la apariencia de la superficie puede resultar ineficaz si utiliza pasadas de acabado innecesarias o elimina el material más lentamente de lo necesario.
La cantidad de material eliminado en cada etapa debe corresponder a las tolerancias de mecanizado y a la geometría final prevista. Si el desbaste deja un perfil inconsistente, es posible que en la operación de acabado sea necesario eliminar material adicional para lograr la forma deseada. Esto puede aumentar el tiempo del ciclo y hacer que las dimensiones finales sean más difíciles de controlar.
Los criterios de inspección también deben reflejar la aplicación real. Los fabricantes deben utilizar los planos, las especificaciones del cliente y los procedimientos de inspección acordados para determinar las condiciones aceptables de los bordes. No se debe asumir una tolerancia universal para cada componente de visualización del vehículo porque diferentes diseños pueden tener diferentes requisitos de dimensiones y apariencia.
La eficiencia de la producción depende de la relación entre la eliminación de material, el tiempo del ciclo, el estado de las herramientas y la proporción de piezas que cumplen con los requisitos de inspección. Una velocidad de avance alta no significa necesariamente que el proceso general sea más productivo si aumenta los defectos o requiere ajustes repetidos.
El afilado de la rueda, las características abrasivas, la estructura de los dientes y la idoneidad de la geometría de la rueda pueden influir en la forma en que la herramienta se acopla con el vidrio. La estabilidad del equipo y el posicionamiento constante de la pieza de trabajo también son importantes. Si estos factores cambian durante la producción, es posible que las mismas configuraciones nominales de mecanizado no produzcan resultados consistentes.
Una evaluación práctica debe considerar tanto el resultado como la calidad. Los indicadores útiles incluyen el tiempo del ciclo, la proporción de piezas aceptadas, la frecuencia de defectos en los bordes y la estabilidad de las dimensiones en ciclos de producción repetidos. Estas mediciones proporcionan una base más confiable para la mejora de procesos que la velocidad por sí sola.
Cuando se integran el desbaste y el acabado, la división del trabajo entre las dos etapas debe establecerse de acuerdo con la condición del borde requerida y la asignación de material. La muela abrasiva de vidrio para exhibición de vehículos de Meijie admite soluciones integradas personalizadas de pulido de desbaste y acabado, de acuerdo con la descripción del producto. Que una solución combinada sea adecuada para una línea particular aún depende de la pieza de trabajo, el equipo y los requisitos del proceso validados.
La molienda de vidrio genera calor y produce abrasivos y restos de vidrio. Si el proceso no elimina eficazmente el calor y las virutas, las condiciones locales en la interfaz de molienda pueden volverse menos estables. Los desechos pueden interferir con el contacto entre la rueda y la pieza de trabajo, mientras que la acumulación de calor puede contribuir a defectos de procesamiento en condiciones inadecuadas.
Por lo tanto, la estructura de las ruedas es relevante para el proceso de selección. Meijie identifica la disipación de calor y la eliminación de virutas como consideraciones de diseño del producto, describiendo una estructura dental densa y uniforme destinada a soportar el enfriamiento y la descarga de virutas. Estas características deben evaluarse junto con las dimensiones de la rueda, las especificaciones abrasivas y la compatibilidad con la máquina.
Sin embargo, el diseño de la rueda por sí solo no determina el resultado. También se deben considerar la disposición de enfriamiento real, la configuración del equipo, las características del vidrio y las condiciones de mecanizado. Los fabricantes deben verificar que la rueda seleccionada funcione según lo requerido en sus propias condiciones de producción en lugar de confiar en una descripción general del producto como garantía de un procesamiento libre de defectos.
La selección de muelas abrasivas para cristales de exhibición de vehículos comienza con la tarea de mecanizado, no con un solo parámetro como el tamaño del grano o la velocidad de rotación. La rueda debe adaptarse a la geometría de la pieza, al perfil de canto requerido, a la interfaz de la máquina y al proceso de procesamiento previsto.
El primer paso es identificar las dimensiones de la pieza y las áreas que requieren rectificado. La información relevante incluye el espesor del vidrio, la forma de las esquinas, el perfil del borde, el margen de mecanizado y la cantidad de material a eliminar.
Estos detalles ayudan a determinar si la rueda puede acceder al área requerida y seguir el perfil previsto. Una rueda demasiado grande puede restringir el acceso a una esquina pequeña, mientras que un perfil inadecuado puede dificultar la consecución constante de la geometría objetivo. La herramienta seleccionada también debe ser compatible con la fijación y el movimiento del equipo de procesamiento.
El espesor del vidrio debe considerarse como parte de la configuración completa del mecanizado en lugar de tratarse como una regla de selección aislada. La rueda, el soporte de la pieza de trabajo, el margen de procesamiento y los ajustes de la máquina deben trabajar juntos. Por ejemplo, la rueda adecuada para un cubreobjetos delgado puede diferir de la elección para un componente más grueso, incluso si ambas partes tienen formas externas similares.
La muela abrasiva para vidrio para exhibición de vehículos de Meijie enumera una gama de piezas de trabajo que incluye 0,5 mm, 0,7 mm, 1,1 mm y otros espesores de vidrio. Estos son los espesores identificados en la información del producto, no son una garantía de que cada configuración de rueda sea adecuada para cada espesor. La especificación final debe confirmarse con el componente real y las condiciones de mecanizado.
El diámetro de la rueda, el diámetro del vástago y el tipo de ranura afectan el ajuste de la herramienta y su interacción con la pieza de trabajo. Estas especificaciones deben compararse con la interfaz del equipo y la geometría del área que se está procesando.
La información de producto de la muela abrasiva de vidrio para exhibición de vehículos de Meijie enumera las siguientes especificaciones:
| Parámetro | Especificaciones enumeradas |
|---|---|
| Diámetro de la muela | Ø10–Ø15mm |
| Diámetro del mango | Ø6mm, Ø10mm |
| Tipo de ranura | Trapezoidal, en forma de U, sin ranuras |
| tamaño de grano | 400#–1200# |
| Espesor de la pieza de trabajo | 0,5 mm, 0,7 mm, 1,1 mm y otros espesores |
| Velocidad de rotación del equipo | 18.000–32.000 rpm |
| Tasa de alimentación | 300–1200 mm/min |
| Profundidad de rectificado | 0,1–0,5 mm, dividido en desbaste y acabado |
Estos valores describen las especificaciones enumeradas del producto. No deben interpretarse como una configuración universal en la que cada diámetro, vástago, ranura, grano y parámetro de mecanizado se pueden combinar libremente.
El tipo de ranura debe seleccionarse según el perfil de contacto previsto y la tarea de mecanizado. Asimismo, el vástago debe adaptarse a la disposición de sujeción de la máquina y el diámetro de la rueda debe adaptarse a las condiciones de acceso y funcionamiento requeridas. Confirmar estos detalles antes de la instalación ayuda a evitar problemas de compatibilidad evitables durante la producción.
Para otras aplicaciones de procesamiento de vidrio, la categoría de muelas para procesamiento de vidrio proporciona una descripción más amplia de la gama de muelas para vidrio de Meijie.
El tamaño del grano afecta la interacción entre el abrasivo y la superficie del vidrio. La elección adecuada depende de la etapa de mecanizado, los requisitos de eliminación de material y la calidad del borde que se debe lograr. Un abrasivo más grueso puede ser apropiado para una tarea de desbaste particular, mientras que se puede seleccionar un abrasivo más fino para una operación de acabado. Sin embargo, el resultado real depende del proceso completo y el tamaño del grano no debe considerarse como el único factor que controla la calidad del borde.
Los fabricantes deben considerar el tamaño del grano junto con la estructura de la rueda, el espesor del vidrio, el margen de mecanizado y el estado del equipo. Un cambio en el grano puede requerir que se revisen las condiciones de procesamiento en lugar de simplemente reemplazar una rueda por otra manteniendo todas las configuraciones anteriores.
La velocidad de rotación, la velocidad de avance y la profundidad de rectificado deben compararse con las especificaciones del disco seleccionado y los límites operativos de la máquina. El rango listado por Meijie de 18.000 a 32.000 r/min, por ejemplo, se aplica al producto descrito anteriormente. No es una recomendación ejecutar cada pieza de trabajo en el límite superior.
El mismo principio se aplica a la velocidad de avance y la profundidad de rectificado. Aumentar la eliminación de material puede reducir el tiempo del ciclo en algunas condiciones, pero también puede afectar la calidad de los bordes y la estabilidad del proceso. Los ajustes deben validarse utilizando la pieza de trabajo real y evaluarse tanto en relación con la eficiencia de producción como con los requisitos de la pieza terminada.
Antes de comprar o instalar una muela de diamante para vidrios de automóviles, los fabricantes deben confirmar la interfaz del equipo, la velocidad de rotación permitida, las dimensiones de la herramienta y la disposición del procesamiento. La compatibilidad debe establecerse según los requisitos del fabricante de la máquina y las especificaciones técnicas de la rueda seleccionada.
Meijie describe su muela abrasiva de vidrio para exhibición de vehículos como compatible con máquinas de doble canteado de diferentes marcas. Para una línea de producción en particular, aún se debe verificar la configuración exacta. Los modelos de máquina, las disposiciones de sujeción, los límites operativos y las rutas de mecanizado pueden variar, por lo que una declaración de compatibilidad general no debe reemplazar la verificación técnica.
También es importante distinguir la idoneidad física de la idoneidad del proceso. Una rueda puede encajar en el husillo pero aun así no producir el perfil de borde requerido en las condiciones de mecanizado existentes. Por lo tanto, la confirmación debe abarcar la instalación, el movimiento de la herramienta, el soporte de la pieza y la calidad del borde procesado.
Cuando la geometría requerida es compleja o las condiciones de producción no son familiares, una prueba de mecanizado controlado puede ayudar a determinar si la configuración de rueda propuesta es adecuada antes de introducirla en la producción regular.
Una vez que se ha seleccionado una rueda adecuada, los resultados consistentes dependen del control de todo el proceso de mecanizado. Las siguientes comprobaciones ayudan a los fabricantes a identificar problemas tempranamente sin asumir que cada defecto tiene la misma causa.
Antes de mecanizar: confirme el espesor del vidrio, el perfil del borde, el margen de mecanizado, las dimensiones de la rueda, la condición de sujeción y los límites de funcionamiento de la máquina. Compruebe que la configuración de la herramienta coincida con la operación prevista.
Durante el mecanizado: supervise el desconchado de los bordes, la consistencia del perfil, la eliminación de virutas, las vibraciones inusuales y los cambios en el estado de la herramienta. Si aparecen defectos, revise la rueda, la posición de la pieza de trabajo, el estado del equipo y los ajustes de mecanizado antes de realizar ajustes.
Después del mecanizado: Inspeccione el borde terminado comparándolo con el dibujo y los criterios de aceptación acordados. Registre los defectos recurrentes y los cambios en las condiciones del proceso para que las acciones correctivas puedan basarse en la evidencia de producción.
Estas comprobaciones son más útiles cuando los resultados de la inspección están vinculados a las condiciones reales de procesamiento. Si los defectos en los bordes aumentan después de un cambio de herramienta, por ejemplo, se deben revisar las especificaciones y la instalación de la rueda junto con los ajustes de la máquina. Si las dimensiones varían gradualmente durante la producción, el desgaste de las herramientas y la estabilidad del equipo pueden justificar una investigación. Ninguna situación debe atribuirse a una sola causa sin pruebas que la respalden.
También se deben controlar los ajustes del proceso. Cambiar simultáneamente la velocidad de avance, la profundidad de rectificado y la velocidad de rotación hace que sea más difícil identificar qué factor influyó en el resultado. Cuando sea práctico, evaluar los cambios sistemáticamente y comparar las piezas terminadas con los criterios de calidad establecidos.
El reemplazo de la rueda debe basarse en la condición de la herramienta y su capacidad para mantener los resultados de procesamiento requeridos. Un intervalo de reemplazo fijo puede ser útil cuando lo respalda el historial de producción, pero la vida útil real puede variar según la pieza de trabajo, las condiciones de operación y la carga de mecanizado. Los datos de inspección proporcionan una base más sólida para establecer un cronograma de reemplazo.
Para obtener más información sobre la combinación de equipos y herramientas en el procesamiento de bordes de vidrio CNC, consulte Procesamiento de bordes de vidrio CNC: requisitos de muelas abrasivas para centros de mecanizado . Ese artículo aborda la relación más amplia entre los equipos de mecanizado y los requisitos de muelas abrasivas, mientras que este artículo se centra en las aplicaciones de vidrio para exhibidores de vehículos.
Las muelas abrasivas desempeñan un papel importante en el pulido de esquinas y el acabado de bordes de precisión para vidrios de exhibición de vehículos. La selección correcta depende de la geometría de la pieza de trabajo, el espesor del vidrio, la calidad requerida del borde, las dimensiones de la muela, las especificaciones del abrasivo y las condiciones de la máquina. Ningún parámetro por sí solo puede determinar si una rueda es adecuada para cada aplicación.
Para los fabricantes que procesan cubiertas de cuadros de instrumentos, vidrio de pantalla de control central y componentes relacionados, el enfoque más confiable es definir primero los requisitos de la pieza terminada, hacer coincidir la rueda con la tarea de mecanizado y verificar el proceso en condiciones de producción reales. Monitorear la calidad de los bordes, las dimensiones y el estado de las herramientas ayuda a mantener resultados consistentes a lo largo del tiempo.
La muela abrasiva de vidrio para exhibición de vehículos de Meijie está diseñada para el rectificado de esquinas y el rectificado de precisión de bordes terminales, con opciones enumeradas para dimensiones de rueda, tipos de ranuras y tamaños de grano. Los fabricantes pueden utilizar estas especificaciones como punto de partida para la evaluación técnica y confirmar la configuración adecuada de acuerdo con sus componentes, equipos y requisitos de procesamiento de vidrio.
